Нафта не лежить під землею озерами: як насправді виглядає нафтове родовище і як його знаходять

Нафтове родовище — це не велика підземна печера, заповнена чорною рідиною, а ділянка земної кори, де нафта і газ накопичилися у порах та тріщинах гірських порід. В українському законодавстві родовище нафти й газу визначається як природне скупчення нафти і газу, що складається з одного або кількох покладів. Тобто під землею існує складна геологічна система з породою, здатною утримувати вуглеводні, непроникним шаром зверху та геологічною пасткою, яка не дозволяє нафті продовжити рух.

Саме через популярні малюнки в підручниках іноді виникає хибне уявлення, ніби нафтове родовище нагадує резервуар або озеро між шарами ґрунту. Насправді навіть пісковик, який на дотик здається твердим каменем, може мати мережу крихітних пор, сполучених між собою, і саме в них містяться вода, нафта та газ. У хорошому колекторі ці пори не лише існують, а й достатньо добре сполучені, щоб рідина могла рухатися до свердловини.

Нафтове родовище простими словами: що це таке

Нафтове родовище простими словами — це ділянка надр, де в одному місці сформувалися умови для накопичення значної кількості нафти. Для цього недостатньо лише наявності органічної речовини в давніх породах. Потрібно, щоб вуглеводні утворилися, перемістилися з материнської породи до пористої породи-колектора, потрапили у геологічну пастку та залишилися там під непроникною покришкою.

Окремий поклад і нафтове родовище — не зовсім те саме. Поклад є конкретним природним скупченням вуглеводнів у певному пласті або системі пластів, тоді як родовище може об'єднувати один чи кілька таких покладів на одній ділянці. Саме тому велике нафтове родовище може мати кілька продуктивних горизонтів на різній глибині й навіть різний склад нафти в окремих частинах.

Лише збіг усіх цих умов може сформувати нафтове родовище. Якщо немає надійної покришки або пастки, вуглеводні можуть продовжити міграцію і не накопичитися в промислових кількостях.

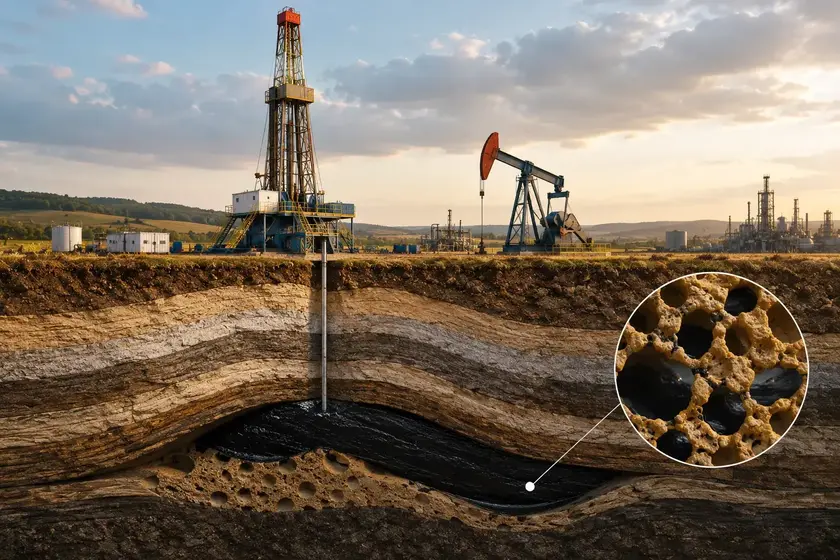

Як насправді виглядає нафтове родовище під землею

Нафтове родовище під землею більше нагадує губку, просочену рідиною, ніж порожню цистерну. Пористий пісковик або карбонатна порода містять безліч мікроскопічних пор і каналів, у яких можуть одночасно перебувати пластова вода, нафта та газ. Саме співвідношення об'єму пор до загального об'єму породи геологи називають пористістю, а здатність рідин проходити крізь систему сполучених пор — проникністю.

У типовій геологічній пастці газ, якщо він є, часто займає верхню частину через нижчу густину, нижче знаходиться нафта, а ще нижче — пластова вода. Така схема спрощена, але добре пояснює принцип розподілу флюїдів у резервуарі. USGS наводить схеми, де вуглеводні після міграції накопичуються під герметичною породою-покришкою, витісняючи воду з частини порового простору.

Саме тому під час буріння свердловина може пройти крізь десятки або сотні метрів звичайних порід, перш ніж потрапити у відносно тонкий продуктивний горизонт. У деяких родовищах таких горизонтів кілька, і вони можуть бути розділені непроникними шарами. Наприклад, Бугруватівське родовище на Сумщині має десятки окремих покладів у різних геологічних блоках.

Звідки береться нафта в нафтовому родовищі

Нафта в нафтовому родовищі переважно походить із давньої органічної речовини, яка накопичувалася в осадових басейнах і протягом мільйонів років зазнавала нагрівання та перетворень. Джерелом цієї органіки були насамперед водорості, мікроорганізми та рослинна речовина, а не «рештки динозаврів», як іноді спрощено пояснюють походження нафти. Після поховання органічно багатих відкладів новими шарами температура й тиск поступово зростали, що створювало умови для утворення вуглеводнів.

Цей процес безпосередньо пов'язаний із величезними масштабами геологічного часу та тим, як змінювалося життя на Землі протягом мільйонів років. Органічний матеріал, який колись був частиною морських чи наземних екосистем, після поховання міг стати частиною материнської породи. Але далеко не вся органічна речовина перетворюється на нафту — для цього потрібні відповідний склад, температура, тиск і тривалість прогрівання.

Ще глибше цей ланцюг можна простежити до первинного джерела енергії більшості земних екосистем. Саме енергія Сонця забезпечує фотосинтез, завдяки якому живі організми накопичують органічну речовину. Через мільйони років невелика частина такої речовини за особливих геологічних умов може зрештою стати джерелом вуглеводнів.

Чи правда, що нафта утворилася з динозаврів

Нафтове родовище не є «кладовищем динозаврів», і твердження про те, що нафта утворилася переважно з їхніх решток, є популярним міфом. Основне джерело органічної речовини для більшості нафтових систем — мікроскопічні водорості, планктон та інша рослинна й мікробна органіка, яка масово накопичувалася в морських і озерних відкладах. Саме великі обсяги дрібної органіки значно важливіші для нафтоутворення, ніж окремі великі тварини.

Далі органічний матеріал повинен швидко опинитися в умовах, де він не розкладеться повністю, а буде похований під новими осадами. Зі збільшенням глибини змінюються температура і тиск, органічна речовина проходить складні хімічні перетворення, а утворені нафтові компоненти починають виходити з материнської породи. Саме після цього стартує міграція до майбутнього нафтового родовища.

Як нафта потрапляє в нафтове родовище

Нафтове родовище часто розташоване не безпосередньо там, де утворилася нафта, тому вуглеводні мають пройти шлях міграції. Після генерації у материнській породі вони переміщуються через пористі пласти, тріщини та розломи, рухаючись до областей із нижчим тиском і часто вгору через меншу густину порівняно з водою. Міграція може тривати на значні відстані й завершитися лише тоді, коли нафта потрапить у відповідну пастку.

Якщо на шляху немає надійної пастки, вуглеводні можуть продовжити рух і частково вийти до поверхні або розсіятися в породах. Саме тому геологи шукають не просто осадові породи, а повну нафтову систему: материнську породу, шляхи міграції, якісний колектор, пастку і покришку. Відсутність хоча б одного елемента різко зменшує ймовірність того, що нафтове родовище сформувалося.

Що таке порода-колектор у нафтовому родовищі

Порода-колектор — це гірська порода, у порах або тріщинах якої накопичуються нафта й газ і через яку вони можуть рухатися. Найвідомішими колекторами є пісковики та деякі карбонатні породи, але важлива не назва породи сама по собі, а її пористість і проникність. Твердий камінь може містити значний об'єм мікропорожнин, які непомітні без спеціальних досліджень.

Саме це пояснює, чому нафтове родовище не виглядає як порожнина з рідиною. Якщо взяти зразок продуктивного пісковика, зовні він може майже не відрізнятися від звичайного каменю. Але лабораторні дослідження показують, яку частку його об'єму займають пори, наскільки вони сполучені та чи здатна нафта рухатися крізь них до свердловини.

Що утримує нафту під землею

Нафтове родовище зберігається тому, що над пористим колектором знаходиться малопроникна або практично непроникна порода-покришка. Це можуть бути, наприклад, глинисті або інші щільні породи, крізь які вуглеводні не можуть легко пройти далі. Додатково має існувати геологічна конфігурація — пастка, у якій міграція нафти припиняється.

Одними з найвідоміших є антиклінальні пастки — вигнуті догори пласти, де вуглеводні накопичуються у верхній частині проникного шару під покришкою. Але нафтове родовище може формуватися і в тектонічно екранованій пастці біля розлому, у стратиграфічній пастці, де проникний пласт поступово виклинюється, або в комбінації кількох механізмів. Енциклопедія Сучасної України також розрізняє антиклінальні, стратиграфічні, літологічно та тектонічно екрановані поклади.

Саме геометрія пастки багато в чому визначає форму нафтового родовища. Тому геологам важливо побудувати тривимірну модель пластів, а не просто визначити, що певний регіон «має нафту».

На якій глибині може бути нафтове родовище

Нафтове родовище може залягати як відносно неглибоко, так і на глибині кількох кілометрів, тому універсальної цифри не існує. У межах України продуктивні горизонти різних родовищ знаходяться на дуже різній глибині. В Енциклопедії Сучасної України для Дніпровсько-Донецької западини зазначено, що продуктивні горизонти виявлені приблизно від 0,4 до 6,1 км.

Конкретні приклади добре показують цей розкид. У Бугруватівському нафтовому родовищі на Сумщині продуктивні горизонти виявлені приблизно на 2900–3984 м, а в Мільківському родовищі на Чернігівщині скупчення нафти залягають приблизно на 2100–3000 м. В інших нафтогазових системах глибини можуть бути ще більшими.

Як геологи знаходять нафтове родовище

Нафтове родовище не знаходять одним приладом, який «бачить нафту» крізь землю: пошук складається з геологічних, геофізичних і бурових досліджень. Спочатку фахівці аналізують геологічну будову території, історію формування осадового басейну, типи порід та вже відомі поклади. Потім геофізичні методи допомагають побудувати модель підземних структур і знайти потенційні пастки.

В Україні саме геофізичні дослідження відіграли ключову роль у підготовці багатьох перспективних об'єктів до буріння. Держгеонадра зазначають, що практично всі перспективні нафтогазові об'єкти, підготовлені до буріння за результатами робіт «Укргеофізики», виявлялися комплексом геофізичних методів у Дніпровсько-Донецькій западині, Карпатському та інших нафтогазоносних регіонах.

Типова послідовність пошуку виглядає так:

1. Геологи вивчають будову осадового басейну та відомі пласти.
2. Аналізують геологічні карти, результати старих свердловин і проб.
3. Проводять геофізичні дослідження, насамперед сейсморозвідку.
4. Будують дво- або тривимірну модель підземних пластів.
5. Виділяють перспективну пастку.
6. Бурять пошукову або розвідувальну свердловину.
7. Досліджують керн, пластові флюїди та геофізичні дані зі свердловини.
8. Оцінюють запаси й можливість промислової розробки.

До буріння жодна сейсмічна картинка не дає стовідсоткової гарантії відкриття. Остаточно підтвердити нафтове родовище можна лише після отримання реальних даних із надр.

Як сейсморозвідка допомагає знайти нафтове родовище

Сейсморозвідка допомагає побачити геометрію підземних пластів за тим, як пружні хвилі відбиваються від меж між різними породами. Джерело створює контрольований сигнал, хвиля проходить у надра, частково відбивається від геологічних меж, а датчики реєструють час повернення сигналу. Після складної комп'ютерної обробки геофізики отримують модель, за якою можна простежити складки, розломи та інші потенційні пастки.

Це не фотографія нафти й не пряме зображення нафтового родовища. Сейсмічні дані насамперед показують структуру порід, а вже геологи оцінюють, чи могла в такій структурі сформуватися пастка для вуглеводнів. Хороший приклад з України — Рибальське нафтогазоконденсатне родовище на Сумщині: його структуру виявили сейсмічними дослідженнями, після чого детальніша сейсморозвідка підготувала об'єкт до глибокого буріння.

Чому без буріння не можна точно підтвердити нафтове родовище

Нафтове родовище остаточно підтверджують свердловиною, тому що геофізика показує перспективну структуру, але не гарантує наявність промислового покладу. Навіть ідеальна на вигляд пастка може виявитися порожньою, якщо материнська порода не згенерувала достатньо вуглеводнів, міграція відбулася в іншому напрямку або покришка виявилася негерметичною. Саме тому пошукове буріння залишається одним із ключових і найдорожчих етапів розвідки.

Під час буріння геологи отримують зразки порід, геофізичні каротажні дані, вимірювання тиску та зразки пластових флюїдів. За ними можна визначити реальну товщину колектора, його пористість, насиченість нафтою або газом і потенційну продуктивність свердловини. Лише після комплексу таких досліджень можна оцінювати запаси та економічну доцільність розробки.

Чи кожне знайдене нафтове родовище починають розробляти

Не кожне нафтове родовище автоматично стає місцем промислового видобутку. Геологічна наявність нафти ще не означає, що її можна економічно й технічно доцільно видобувати. Важливими є розмір запасів, глибина, властивості колектора, якість нафти, дебіт свердловин, доступність інфраструктури та витрати на облаштування.

Українське законодавство окремо визначає дослідно-промислову розробку як стадію, коли обмежений видобуток допомагає уточнити промислову цінність нафтового родовища та необхідні технологічні параметри. Тільки після цього родовище може перейти до повномасштабної промислової розробки.

Як видобувають нафту з нафтового родовища

Нафтове родовище розробляють системою свердловин, через які вуглеводні переміщуються з породи-колектора до поверхні. На ранньому етапі частина нафти може надходити завдяки природній пластовій енергії та тиску, але з часом тиск зменшується. Тоді застосовують насосне обладнання або методи підтримання пластового тиску.

Важливо розуміти, що свердловина не «висмоктує озеро» навколо себе. Нафта поступово рухається через систему пор і тріщин у напрямку нижчого тиску біля свердловини. Саме проникність породи визначає, наскільки швидко цей процес може відбуватися і яку продуктивність матиме нафтове родовище.

Чи можна викачати з нафтового родовища всю нафту

Повністю видобути всю нафту з нафтового родовища практично неможливо, тому обсяг нафти в надрах і обсяг технічно видобувних запасів — різні величини. Частина вуглеводнів залишається у дрібних порах, ізольованих ділянках або утримується капілярними силами. Коефіцієнт вилучення залежить від властивостей конкретного колектора, в'язкості нафти, режиму пласта й технології розробки.

Саме тому після зниження природного в��добутку родовище не обов'язково вважається повністю виснаженим. У деяких випадках застосовують вторинні або третинні методи підвищення нафтовіддачі, щоб мобілізувати частину нафти, яка залишилася в породі. Але такі технології повинні бути економічно виправданими.

Де є нафтові родовища в Україні

Нафтові родовища України зосереджені у трьох основних нафтогазоносних регіонах — Східному, Західному та Південному. Найважливішим є Східний регіон, насамперед Дніпровсько-Донецька западина, але історично видобуток нафти також тісно пов'язаний із Передкарпаттям. Окремий потенціал має південний регіон, включаючи український сектор Чорного та Азовського морів.

В Україні є родовища нафти, газу та змішані нафтогазоконденсатні родовища. Наприклад, Заводівське нафтове родовище у Львівській області пов'язане з пісковиковими горизонтами Передкарпаття, а Бугруватівське на Сумщині розташоване в Дніпровсько-Донецькій западині. Геологічна будова цих регіонів відрізняється, тому й типи пасток та глибини залягання не однакові.

Вам також можуть сподобатися:

«На жаль» виділяється комами чи ні – правило, яке легко запам’ятати

Чи є у вас задатки лідера? 16 ситуацій покажуть ваш стиль впливу на інших

Саме Східний нафтогазоносний регіон сьогодні має особливе значення для української нафтогазової геології. Дніпровсько-Донецька западина має потужний осадовий чохол, у якому сформувалися численні нафтові та газові системи.

Найцікавіші приклади нафтових родовищ в Україні

Українські нафтові родовища добре показують, наскільки різними можуть бути глибина, кількість покладів і геологічна структура одного й того самого типу корисних копалин. Наприклад, Заводівське родовище на Львівщині пов'язане з антиклінальною складкою та пісковиковими горизонтами, тоді як Бугруватівське родовище на Сумщині розбите системою розломів на багато ізольованих блоків.

Рибальське нафтогазоконденсатне родовище цікаве тим, що його структуру спочатку виявили сейсмічними дослідженнями, а вже потім деталізували перед бурінням. Мільківське родовище на Чернігівщині має нафтові поклади в кількох продуктивних горизонтах на глибинах приблизно 2,1–3 км. Такі приклади добре демонструють, чому словосполучення «нафтове родовище» може означати дуже складну багатошарову геологічну систему.

Чи може нафтове родовище бути під морем

Нафтове родовище може розташовуватися не лише під суходолом, а й під морським дном. Геологічні процеси, які створюють материнські породи, колектори та пастки, відбуваються незалежно від сучасної берегової лінії. Саме тому великі нафтові та газові провінції існують на континентальному шельфі різних морів і океанів.

Пошук морських покладів також активно використовує сейсморозвідку, але буріння та подальша розробка технологічно значно складніші й дорожчі. В Україні до перспективних нафтогазоносних територій належить і український сектор Чорного та Азовського морів, де геофізичні роботи проводилися протягом десятиліть.

Чи існує нафта на інших планетах

Вуглеводневі сполуки існують не лише на Землі, але це не означає, що на інших планетах є нафтові родовища в земному геологічному розумінні. Наприклад, метан є важливою складовою атмосфери Урана й Нептуна, а різні органічні молекули виявляють і на інших тілах Сонячної системи. Про склад таких світів докладніше можна прочитати в матеріалі про планети-гіганти Сонячної системи.

Земне нафтове родовище є результатом дуже специфічного поєднання біологічної історії, осадонакопичення, температури, тиску, міграції та геологічних пасток. Тому сам факт існування метану або інших вуглеводнів у космосі ще не означає наявності «нафти» у звичному для нафтової геології сенсі.

Чим нафтове родовище відрізняється від нафтового басейну

Нафтове родовище — це конкретне скупчення покладів, тоді як нафтогазоносний басейн або область охоплює значно більшу геологічну територію, де можуть знаходитися десятки чи сотні родовищ. Наприклад, Дніпровсько-Донецька западина не є одним величезним нафтовим родовищем. Це великий геологічний регіон із численними окремими структурами й покладами.

Подібно до цього, слова «є нафта в регіоні» не означають, що її можна знайти в будь-якій точці під землею. Вуглеводні концентруються лише там, де збіглися всі необхідні елементи нафтової системи. Між двома родовищами можуть лежати десятки кілометрів порід без промислових накопичень нафти.

Нафтове родовище і резерв нафти — це одне й те саме?

Нафтове родовище і запаси нафти — різні поняття. Родовище є геологічним об'єктом, тоді як запаси — це оцінена кількість вуглеводнів, яку за певних геологічних, технічних та економічних умов можна віднести до відповідної категорії. Саме тому після відкриття родовища потрібні додаткові свердловини й дослідження, щоб зрозуміти його розміри та промислову цінність.

Оцінка може змінюватися з появою нових даних. Додаткове буріння іноді показує, що поклад більший або менший, ніж очікувалося, а розвиток технологій може змінити частку нафти, яку технічно можливо вилучити. Через це геологічні ресурси та видобувні запаси не можна використовувати як абсолютні синоніми.

7 фактів про нафтове родовище, які легко запам'ятати

Нафтове родовище стає значно зрозумілішим, якщо відокремити реальні геологічні факти від популярних міфів. Найважливіше — пам'ятати, що нафта міститься всередині порід, а її пошук є складною роботою з високим рівнем невизначеності. Навіть сучасна сейсморозвідка не скасовує необхідність буріння.

Ось сім ключових фактів:

1. Нафта не лежить під землею великими відкритими озерами.
2. Вона міститься у порах і тріщинах гірських порід.
3. Більшість нафти утворилася з давньої мікроскопічної органіки, а не з динозаврів.
4. Нафта може мігрувати далеко від місця свого утворення.
5. Для нафтового родовища потрібні колектор, пастка та герметична покришка.
6. Сейсморозвідка знаходить перспективні структури, але не гарантує нафту.
7. Остаточно підтверджує поклад пошукове буріння.

Ці сім пунктів фактично описують основну логіку нафтової геології. Решта деталей — це вже питання конкретної геологічної будови, глибини та історії формування кожного родовища.

Нафтове родовище: головне, що варто запам'ятати

Нафтове родовище — це складна природна система, а не порожня підземна ємність із нафтою. Вуглеводні містяться в порах і тріщинах порід-колекторів, куди вони могли мігрувати з материнських порід протягом геологічного часу. Щоб вони не пішли далі, потрібні пастка та непроникна порода-покришка.

Саме тому знайти нафтове родовище непросто навіть із сучасними технологіями. Геологи аналізують історію басейну, вивчають породи, проводять сейсмічні та інші геофізичні дослідження й лише після цього бурять пошукову свердловину. І навіть після відкриття потрібно ще визначити, чи достатньо нафти, чи добре вона рухається в колекторі та чи доцільно розробляти родовище промислово.
